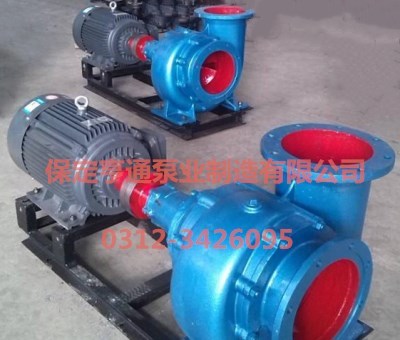

100HW-8卧式涡壳混流泵
HW型泵为卧式、单级、单吸、蜗壳式混流泵。适用于输送清水或物理、化学性质类似于水的其它液体。被输送液体温度不宜高于50度。广泛用于农田排灌、工业和城市排水等多种场合。
所属分类:
详细介绍
一、用途
HW型泵为卧式、单级、单吸、蜗壳式混流泵。适用于输送清水或物理、化学性质类似于水的其它液体。被输送液体温度不宜高于50度。广泛用于农田排灌、工业和城市排水等多种场合。
二、型号说明
例：100HW-8
100—泵进、出口直径mm。
HW—卧式蜗壳混流泵。
8—设计扬程，m。
三、特点
结构简单、使用可靠、装修方便、而且效率高、体型小、重量轻。
四、传动方式
有直接传动和变速传动。常用动力机是电动机和柴油机。
五、水泵方向
向水泵进口看，叶轮一般为逆时针旋转。
结构和作用
1、HW型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体或轴承架等主要零件构成。
2、泵盖分别于泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小会产生摩擦；间隙过大，会导致泵体内的压力水大量回流、使泵的效率降低。实际使用的适宜间隙为0.3—0.7mm(将泵轴推向泵的进口端)，间隙可用增减纸垫厚度来调整。、
3、轴封装置由填料、填料压盖、填料环和泵体上的填料函组成。其作用是防止空气吸入泵内和防止水从泵内过多的沿轴流出。
4、轴套用以保护泵轴。磨损后可及时更换。
5、泵轴用单列相心球轴承支承。支承可用润滑油润滑—油量应控制在油标杆的标线间；也可用润滑脂润滑—可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。
6、泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水。
7、为扩大泵的使用范围，满足用户不同要求，可切割叶轮外径或换用不同性能的叶轮。
